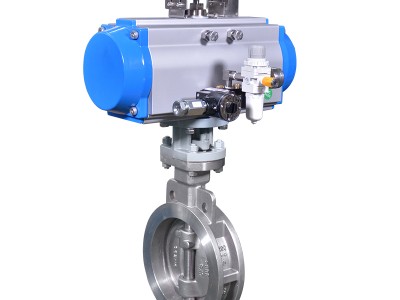

名称： | 气动活塞调节蝶阀 |
型号： | ZSRW、ZSCW |
口径： | DN50-1200 |
压力： | 0.6~6.4Mpa |
材质： | 铸钢、不锈钢、合金钢等 |
ZSRW、ZSCW气动活塞调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。 | |
气动调节蝶阀调节机构主要技术参数 公称通径 mm50801001251502002503003504004505006007008009001000额定流量系数Kv8522034053077013602130306041605450690085001220016600217002754034000公称压力 MPa0.6额定转角 °70信号压力 KPa20～100流量特性近似等百分比介质温度 ℃-20～200(常温) ； -40～450(中温) ； -40～600(高温)接管法兰按JB78-59对夹式法兰连接信号连接螺孔M16×1.5配用执行机构薄膜式ZMA-2ZMA-3ZMA-4ZMA-5活塞式ZSC-45阀体材质ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti可配附件手轮、定位器、空气过滤减压器等。 活塞式执行机构主要技术参数 型 号活塞直径 mm有效面积 cm2最大行程 mm最大操作压力 KPa最大输出力 NZSC-452504846050021800
执 行 机 构薄膜式执行机构活塞式执行机构类 别不带定位器带定位器带定位器弹簧范围 KPa20～100 40～20020～60 60～100项 目基 本 误 差%±8-±2.0±2.0回 差%6-2.02.0死 区%5-0.80.8始终点偏差%气 开始点±4.0±4.0±2.0±终点±8±8气 关始点±8±8终点±4.0±4.0额定转角偏差%±2.5允许泄漏量1/h2×10-2×阀的额定容量 | |
